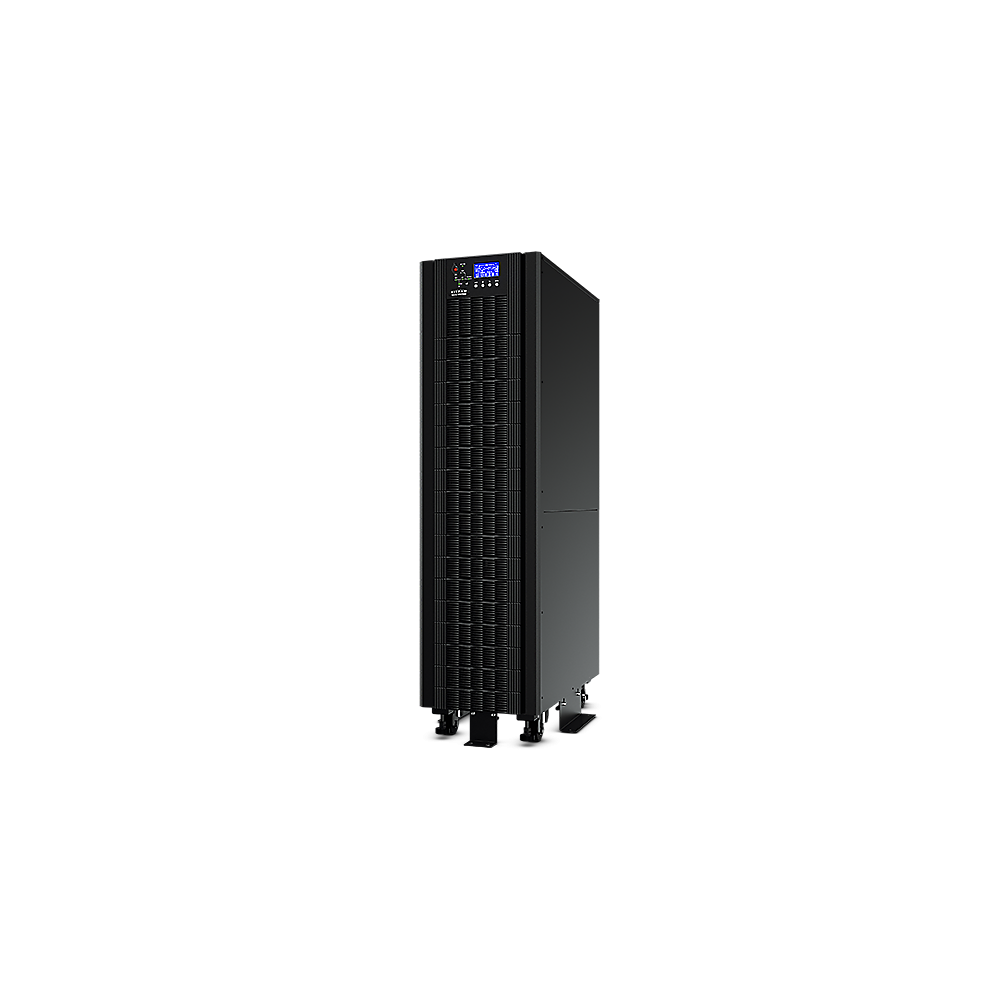

Tirant parti de la technologie IGBT intégrée et du contrôle intelligent basé sur la technologie DSP, l'onduleur produit une distorsion harmonique totale (DHT) en entrée inférieure et offre une efficacité énergétique jusqu'à 98 % plus élevée en mode ÉCO, ce qui en fait l'onduleur le plus efficace du marché. Cette efficacité opérationnelle supérieure réduit la dissipation thermique BTU et la consommation énergétique en veille, ce qui se traduit par une diminution des dépenses d'exploitation et de l'empreinte carbone. Pour améliorer l'efficacité opérationnelle, l'onduleur fonctionne en mode Bypass dans des conditions normales ; pendant ce temps, le convertisseur DC/AC reste en veille. En cas de panne de courant, l'onduleur passe en mode Batteries et le convertisseur DC/AC fournit la charge critique à l'équipement connecté.

Caractéristiques

• Conception triphasée

• Mode ÉCO

• Double entrée

• Sortie à onde sinusoïdale pure

• Commutateur de bypass de maintenance

• Port d'arrêt d'urgence (EPO)
• Technologie On Line double conversion

• Onduleur modulaire, parallélisable

• Compatible avec les générateurs

• Protection contre les surcharges

• Ecran LCD de contrôle d’état

Généralités

Phase :Triphasé

Format :Tour

Technologie :On-line double conversion

Technologie d'économie d'énergie : Efficacité du mode ECO > 98%

Rendement en mode normal ( % ) :95%

Rendement en mode batterie ( % ) :95%

Compatibilité avec correction de facteur de puissance (PFC) active :Oui

Mise en parallèle (nb d'unité max) :4

Entrée Double entrée réseau : Oui

Compatibilité avec les groupes électrogènes :Oui

Tension d'entrée nominale ( Vac )

Line to Neutral (L-N):220, 230, 240 Vac, Line to Line (L-L):380, 400, 415 Vac

Plage de tension ( Vac )

Entre phase et neutre: 132 ~ 276 Vac

Entre phase: 228 ~ 478 Vac

Configurable Voltage Range ( Vac )

Entre phase et neutre: 220 ~ 250 Vac

Entre phase: 380 ~ 435 Vac

Plage de fréquence ( Hz ) 50 ± 3, 60 ± 3

Plage de fréquence d'entrée ( Hz ) :40 ~ 70

Courant d'entrée nominal ( A ) :14

Facteur de puissance :0.99

Type de connecteur : Bornier Sortie

Capacité (VA)10000

Capacité (W)9000

Forme d'onde sur batteries : Onde sinusoïdale pure

Réglage de la tension de sortie

Configurable :Réglage de la fréquence de sortie

Configurable :Tension de sortie nominale ( Vac )

Line to Neutral (L-N):220, 230, 240 Vac, Line to Line (L-L):380, 400, 415 Vac

Précision en tension ( % )1.5 %

Fréquence de sortie ( Hz ± % )50 ± 0.1 ;60 ± 0.1

Facteur de puissance :0.9

Tolérance de tension en mode ÉCO :± 10 %

Protection contre les surcharges

Limitation du courant interne, Sectionneur, Fusible

Protection contre les surcharges (mode Secteur)

105 - 110% pendant 60 Mn, 110 - 125% pendant 10Mn, 125 - 150% pendant 1MN, > 150% arrêt immédiat

Protection contre les surcharges (Mode batterie)

105 ~ 110% de charge pendant 60 min, 110 ~ 125% de charge pendant 10 min, 125 ~ 150% de charge pendant 1 min,> 150% de charge immédiatement

Protection contre les surcharges (mode Bypass)

125 - 130% pendant 10 MN, 130 - 150% pendant 1Mn, 150 - 400% pendant 1sec, > 400% arrêt immédiat

Facteur de crête :3 : 1

Distorsion harmonique (charge linéaire)

THD＜1%

Distorsion harmonique (charge non linéaire)

THD＜5.5%

Bypass

Bypass automatique, Bypass manuel

Bypass de maintenance

Oui

Type de sortie

Bornier x 1

Temps de transfert nominal ( ms )

0

Batteries

Autonomie à demi-charge ( min )

29.2

Autonomie à pleine charge ( min )

12.2

Puissance de recharge ( % )

Par défaut 10 % (sélectionnable de 1~20% de la capacité de l'onduleur)

Réglage de la puissance de recharge

Configurable

Précision en tension ( % )

≤ 1 %

Gestion intelligente des batteries (SBM)

Oui

Remplaçable par l'utilisateur

Non

Type de batteries

VRLA

Nombre de batteries ( unités )

40

Tension des batteries ( V )

±240

Capacité d'une seule batterie ( AH )

12 V 9 AH

Protection contre les surtensions et filtrage

Filtration EMI / RFI

Oui

Gestion et communications

Écran LCD

Oui

Indicateurs à LCD

Type de fonctionnement, mode secteur, mode batterie, état de charge, défaut et alarme, et autres informations, Journal des événements

Ecran de contrôle LCD

réglage du mode, Entrée & Sortie, réglage des batteries, Communication, Journal des événements, Réglage de la sécurité, langue

Indicateurs LED

Oui

Port série

RS232 x 1 + RS485 x 1 + contact sec x1

Contact sec (avec relais)

Oui

Port d'arrêt d'urgence (EPO)

Oui

Alarmes sonores

Mode batterie, batterie basse, Surcharge, Surcharge, Surchauffe, défaut, Remplacer les batteries

Caractéristiques physiques

Construction du boîtier

Métal

Couleur

Noir

Indice de protection

IP20

DIMENSIONS

Dimensions (L x H x P) (mm)

250 x 715 x 840

Poids (kg)

164

Dimensions avec emballage

Dimensions (L x H x P) (mm)

400 x 930 x 1000

Poids (kg)

172

Environnement

Température de fonctionnement (°C) :0 ~ 40

Humidité relative en fonctionnement (sans condensation) ( % ) :0 ~ 95

Altitude ( pieds / mètres ) :≤ 1 000, charge réduite de 1 % par 100 m entre 1 000 m et 2 000 m

Température de stockage (°C) :-40 ~ 70

Humidité relative de stockage (sans condensation) ( % ) :0 ~ 95

Certifications

Certifications :CE, IEC62040-1, IEC62040-2
